Malla de alambre para impresión serigráfica / tela metálica para impresión / malla metálica para fabricación de papel / malla para blindaje EMI RFI

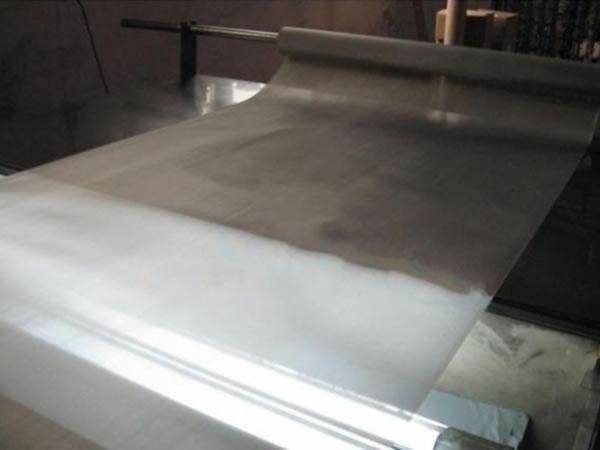

La malla metálica para serigrafía de alta resistencia a la tensión tiene una gran área de aertura. Este tipo de malla metálica para impresora serigráfica utiliza un alambre cuya fuerza a la tensión 3 veces mayor que las telas metálicas de acero inoxidable estándar, con una muy baja tasa de alargamiento del 3 al 5% y un porcentaje de área abierta que supera el 60%. El diámetro del alambre ultra delgado y el gran porcentaje del área de apertura hace posible la impresión de pasta de alta viscosidad a baja presión. Este producto presenta u extraordinario rendimiento en los procesos de impresión que requieren patrones finos y precisión dimensional. La malla metálica de acero inoxidable ultra delgada se utiliza para aplicar fósforos en los paneles de visualización de plasma (PDP). Recientemente, se comenzó a utilizar mucho para aplicaciones de filtrado.
La malla metálica para serigrafía se usa mucho en la industria electrónica debido a su estabilidad para producir capas gruesas y delgadas precisas de varios materiales pastosos incluyendo capas conductivas, resistentes, dieléctricas u orgánicas. Os materiales se pueden procesar para crear más funciones electrónicas en sustratos, incluyendo en conductores, dieléctricos, condensadores, resistencias, bobinas, antenas, diodos, transistores, dispositivos de electroluminiscencia, bio-sensores y componentes integrados en los circuitos multicapas.
Aplicaciones
• Micro-electrónica de lámina gruesa
• Circuitos híbridos
• Aplicaciones solares / fotovoltaicas
• MCM's
• Líneas ultra finas
• Embalaje micro-electrónico
• Cerámicas tratadas a baja temperatura
• Proceso de difusión de patrones
• Pasta de soldadura y adhesivos
• Interruptores de membrana
• Sistemas de visualización electrónica
• Circuitos impresos
Mesh/Pulgada | Diámetro del cable um |
Apertura um |
Área de apertura % |
Espesor um |
Tinta pasante mm/m³ |
Material |
40 | 160 | 475 | 56 | 300-320 | 179.1 | 316L/304 |
50 | 140 | 368 | 52 | 265-280 | 146.9 | 316L/304 |
60 | 120 | 303 | 51 | 230-245 | 123.2 | 316L/304 |
70 | 70 | 293 | 65 | 135-143 | 91.2 | 316L/304 |
80 | 120 | 198 | 39 | 235-245 | 92.9 | 316L/304 |
80 | 90 | 228 | 52 | 175-180 | 93.1 | 316L/304 |
80 | 50 | 268 | 71 | 95-100 | 71.0 | 316L/304 |
100 | 100 | 154 | 37 | 195-205 | 77.2 | 316L/304 |
120 | 80 | 132 | 39 | 155-165 | 65.8 | 316L/304 |
150 | 60 | 109 | 42 | 115-124 | 50.0 | 316L/304 |
165 | 35 | 119 | 60 | 70-75 | 48.0 | 316L/304 |
165 | 45 | 109 | 50 | 88-93 | 45.1 | 316L/304 |
165 | 50 | 104 | 46 | 97-105 | 45.6 | 316L/304 |
180 | 45 | 96 | 48 | 88-93 | 41.5 | 316L/304 |
180 | 50 | 91 | 42 | 96-104 | 41.7 | 316L/304 |
200 | 40 | 87 | 47 | 78-82 | 37.5 | 316L/304 |
200 | 50 | 77 | 37 | 98-103 | 36.8 | 316L/304 |
230 | 35 | 75 | 46 | 58-61 | 28.8 | 316L/304 |
250 | 40 | 62 | 37 | 69-74 | 23.2 | 316L/304 |
250 | 30 | 72 | 50 | 58-62 | 29.8 | 316L/304 |
250 | 35 | 67 | 43 | 64-68 | 31.2 | 316L/304 |
270 | 35 | 59 | 40 | 71-75 | 30.1 | 316L/304 |
300 | 30 | 55 | 42 | 65-69 | 28.8 | 316L/304 |
325 | 30 | 48 | 38 | 62-66 | 28.2 | 316L/304 |
325 | 28 | 50 | 41 | 60-64 | 26.4 | 316L/304 |
325 | 23 | 55 | 50 | 49-53 | 25.4 | 316L/304 |
350 | 25 | 48 | 43 | 46-49 | 18.7 | 316L/304 |
360 | 16 | 55 | 60 | 31-35 | 21.5 | 316L/304 |
400 | 23 | 41 | 41 | 50-54 | 22.0 | 316L/304 |
400 | 18 | 46 | 51 | 36-40 | 19.5 | 316L/304 |
500 | 18 | 33 | 42 | 36-40 | 15.3 | 316L/304 |
(Para más especificaciones e información, comuníquese con nosotros.)
