Malla metálica para blindaje EMI RFI

Tela metálica para blindaje EMI RFI / malla de acero inoxidable para protección / micro-malla de alta transmisión EMI

Comentarios

ZhongDi fabrica mallas metálicas para blindaje EMI y RFI de malla de metal dieléctrico a través de ondas de radio reflejadas por luz.

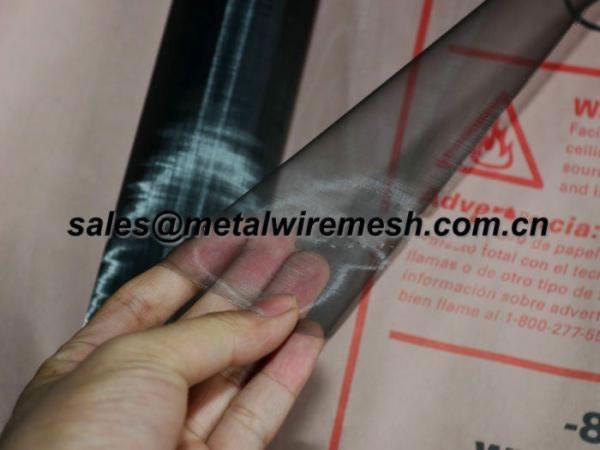

La malla metálica para blindaje EMI y RFI (también llamada micro malla de alta transmisión EMI) se utiliza en general cuando se requiere resistencia térmica y a la corrosión, y cuando se necesita proteger las interferencias electromagnéticas (EMI) y las interferencias por radio frecuencia (RFI). Es para blindaje EMI de puertas o visualizadores.

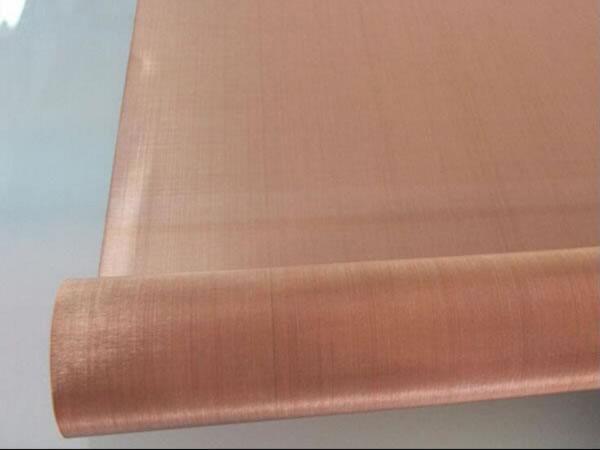

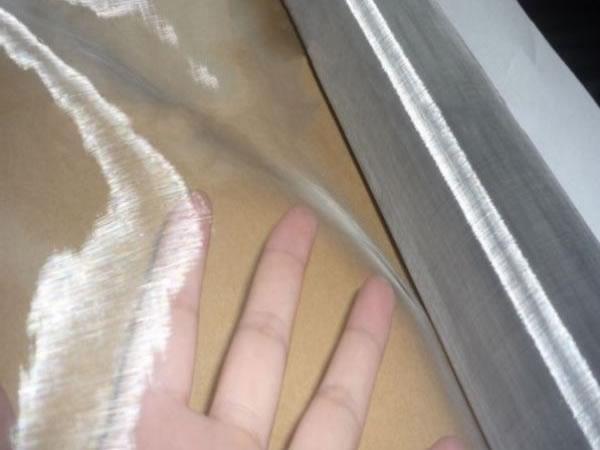

Entre las mallas metálicas para blindaje EMI, RFI y ESD se incluyen la malla metálica de cobre, la malla metálica de fósforo y bronce, y la malla metálica ultra delgada de acero inoxidable.

Beneficios principales de la malla metálica para blindaje RFI, EMI y ESD
1. Se puede esculpir o moldear fácilmente.
2. Puede ayudar a evitar el ‘Efecto corona’ (aire alrededor del componente que se hace conductivo).
3. Excelente resistencia al fuego y a la corrosión.
4. Disponible en varios metales como cobre, acero inoxidable, monel y aluminio.
5. Son posibles casi una cantidad de especificaciones infinitas y áreas abiertas.

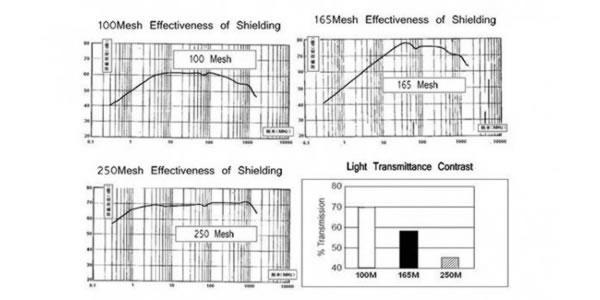

Malla metálica para blindaje EMI, RFI y ESD Frecuencia 30MHZ~1GHZ
Mesh Eficacia del blindaje Transmisión de la luz Aplicación
100 52db 70% Ventanas de habitaciones blindadas estándar y otros equipos
160 60db 50% Ventanas de vehículos, ventanas de resguardo, ventanas de habitaciones blindadas de estándar alto
250 70db 45% Visualizadores CRT/lCD, ventanas de instrumentos
Especificaciones más conocidas de la malla metálica para blindaje EMI & RFI & ESD
Material Mesh/pulgada Diámetro (mm) Área abierta (%)
SS 304,316,316L 50 0.030 88.4
SS 304,316,316L 70 0.076 62.6
Copper 70 0.076 62.6
SS 316,316L 80 0.028 83.2
SS 304,316,316L 80 0.050 71.0
316,316L SS 100 0.050 64.5
316,316L SS 100 0.028 79.2
Cobre 100 0.055 60.8
SS 304,316,316L 100 0.055 60.8
Cobre 145 0.055 46.4
SS 316,316L 150 0.028 70.7
SS 316,316L 180 0.028 65.5
SS 316,316L 200 0.028 62.0
SS 316,316L 230 0.028 55.8
SS 304,316,316L 230 0.035 46.0
SS 316,316L 250 0.028 54.0
SS 304,316,316L 250 0.035 43.5
Fósforo-bronce 250 0.035 43.5
Especificaciones más conocidas de la malla metálica para blindaje EMI & RFI & ESD
Cantidad de meshes
por pulgadas
(n) 		Diámetro del alambre
mm 		Apertura
W
mm 		Área abierta
Ao
%
16 0.040 1.547 95
30 0.050 0.796 89
50 0.025 0.483 90
50 0.030 0.478 89
80 0.025 0.292 85
100 0.030 0.224 78
100 0.050 0.196 62
165 0.050 0.104 46
165 0.045 0.109 50
180 0.045 0.096 46
200 0.040 0.087 47
230 0.035 0.075 47
230 0.028 0.082 56
250 0.040 0.062 37
250 0.035 0.067 43
250 0.030 0.072 50
250 0.028 0.059 52
270 0.035 0.059 39
280 0.030 0.061 45
300 0.030 0.055 42
325 0.030 0.048 38
325 0.028 0.050 41
325 0.023 0.055 50
400 0.023 0.046 41
